Bevezetés
A VK-T807 különféle huzalcímkék hajtogatására használható. Címkézési pontosság ±0.3 mm-ig. Például: Csatlakozócső, vezeték, dátumvonal, töltővezeték stb. Ez a gép egy félautomata készülék, amely a szalag hátlapján lévő címkefóliát a kábelre helyezi. Ennek a gépnek az alkalmazások széles skálája van. Az elektronikai ipar, a huzal- és kábelipar, az élelmiszeripar és más iparágak jó címkéző hatással rendelkeznek, könnyen kezelhetők, és a címketekercs könnyen cserélhető, alkalmas különféle specifikációjú kábelek címkézésére.
Alkalmazható címkék: öntapadó címkék, figyelmeztető címkék, vonalkódok, kézi címkék stb.
Alkalmazható termékek: Kerek/elliptikus/lapos huzalrudak félbehajtása és felcímkézése.
Alkalmazási ágazat: Széles körben használják az elektronikai iparban, a huzal- és kábeliparban, az élelmiszeriparban és más iparágakban.
Alkalmazási példák: az adatkábelek félbe vannak hajtva és feliratozva, a tápkábelek félbe vannak hajtva és figyelmeztető címkékkel vannak felragasztva.
Videó megtekintéseVizsgált paraméter
| Modell | VK-T807 |
| Címkézés pontossága | ± 0.3mm |
| Címkézési sebesség | 15-30 db/perc |
| Alkalmazható termékméret (átmérő) | 1mm ~ 8mm |
| Alkalmazható címkeméret | Hossz: 10-50mm Alsó papírszélesség: 30mm ~120mm |
| Mérési tartomány | 10-1500g (testreszabható) |
| Címketekercs belső átmérője | 76mm |
| Címke külső átmérője | 250mm |
| Teljes méret (hossz*szélesség*magasság) | 600mm * 600mm * 1200mm |
| Alkalmazható tápegység | 110-230V |
| Teljes súly | 80Kg |
Főbb jellemzők

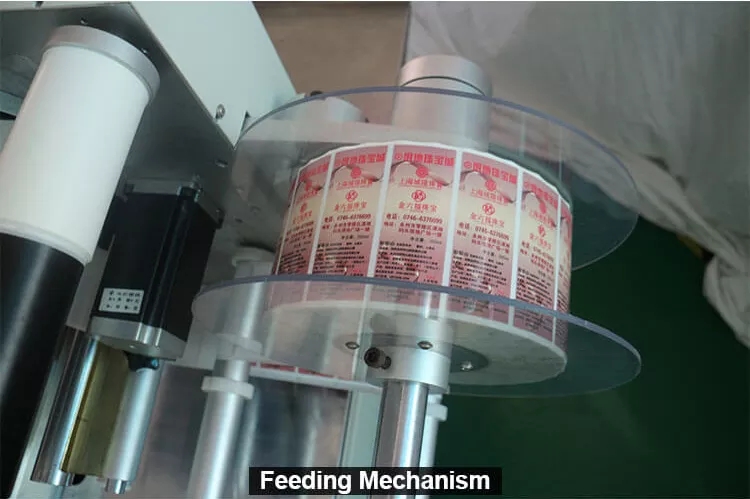

Pontos címkézés: A PLC+ finomlépcsős motorral hajtott címketovábbítás nagy stabilitást és pontos címkekiadást biztosít; az adagolómechanizmus fékfunkcióval van felszerelve, amely biztosítja a címkeszalag megfeszítését és a címke elhelyezésének pontos észlelését; A címkecsík kerekítő egyenirányítója megakadályozhatja a címkék bal vagy jobb oldali eltolását;
Tartós: az elektromos áramkör és a gázút külön van elrendezve; a gázút tisztítóberendezéssel van felszerelve, hogy elkerülje a levegő nedvességtartalmát az elektromos berendezések károsodásától, ezáltal meghosszabbítva a berendezés élettartamát; a készülék fejlett alumíniumötvözetből és rozsdamentes acélból készül, kiváló minőséget és masszív megbízhatóságot biztosítva;
Könnyen beállítható: függőleges lökete állítható, így alkalmas különböző magasságú termékek címkézésére, anélkül, hogy többszörösen kell cserélni a szerelvényeket;
Gyönyörű megjelenés: az alul elhelyezett számítógép, a fehér elosztódoboz, a rozsdamentes acél és a fejlett alumíniumötvözet kombinációja esztétikus benyomást kelt és javítja a készülék minőségét;

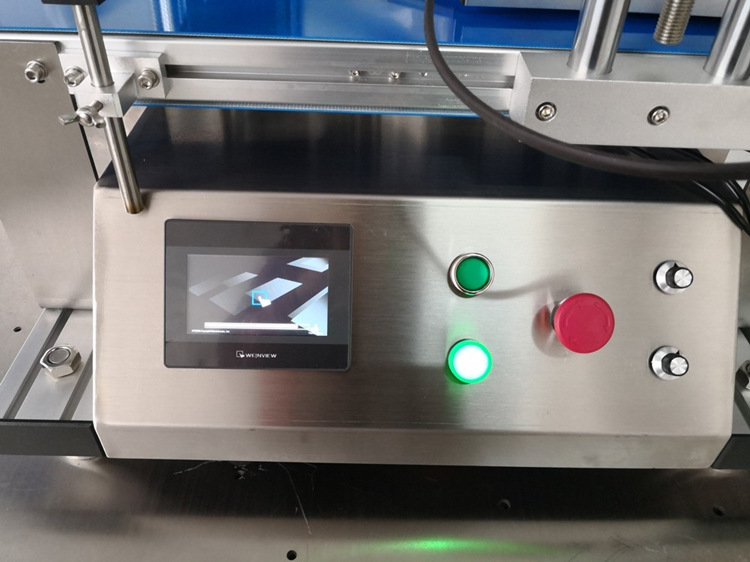

A kézi / automatikus címkézés nem kötelező: a kezelők az érzékelővel vagy bélyegzéssel vezérelhetik a címkézést; kézi és automatikus vezérlőgombok állnak rendelkezésre; a címkék hossza tetszés szerint állítható;
Alkalmazás
Ez a gép összehajtogathatja és címkézheti a huzaltermékeket; például elektromos vezetékek, kábelek, optikai szálak, adatkábelek, tápkábelek, cukorkák, zselé, gumitömlők, tömlők, fonott csövek stb., ragasszon fel egy öntapadó címkét félbehajtva.
A címkézés folyamata
Csak a huzalt kell a címkézőgép formájába helyezni a rögzítéshez, és a berendezés automatikusan kiküldi a címkét a félszeres címkézés eléréséhez. A pontosság plusz-mínusz 0.3 mm. A címkézés hatékonysága nagymértékben javul, ami háromszorosa a kézi címkézésnek.
Indítsa el a berendezést – húzza le a címkét a berendezésről – küldje el a címkét a címkeelnyelő táblára – helyezze a vezetékeket kézzel a rögzítési helyzetbe – A huzal és a címkeelnyelő lemez automatikus igazítása és összehajtása – A címke automatikus igazítása – manuálisan le a futószalagról.
Ellenőrzési rendszer

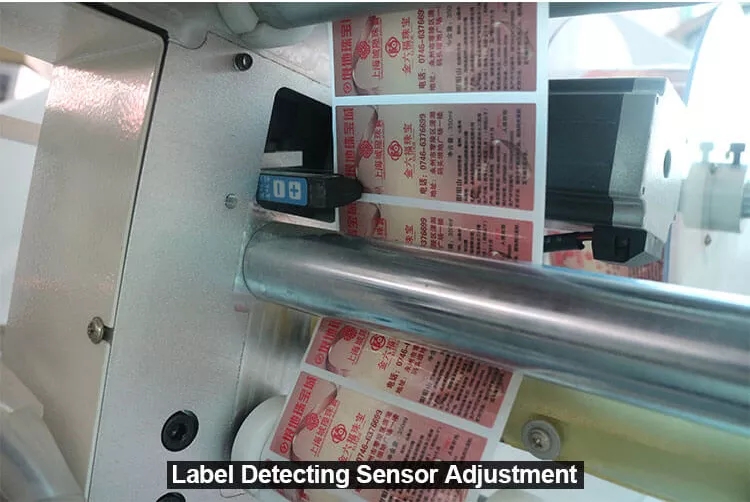

Az alapelv leírása: A címkézőgép a PLC-n, mint magon alapul, jeleket fogad és vezérli az összes rendszer munkáját. A pedálkapcsoló megnyomásakor a jel a PLC-hez kerül, és a program egy sor program szerint feldolgozza. Ezután fejezze be a címke eltávolítását és a címke adagolását a léptetőmotor-vezérlő rendszer elindításával. Ugyanakkor a címke helyzetérzékelője (más néven elektromos szem) mindig figyelni fogja a címke által áthaladó távolságot. Amikor egy címke átmegy, az érzékelő azonnal elküldi a jelet a PLC-nek. Ezután a PLC egy programkészletnek megfelelően jelet küld a léptetőmotor-vezérlő rendszernek, hogy álljon le, és elindul a címkéző rendszeren, hogy befejezze a címkézési folyamatot.
